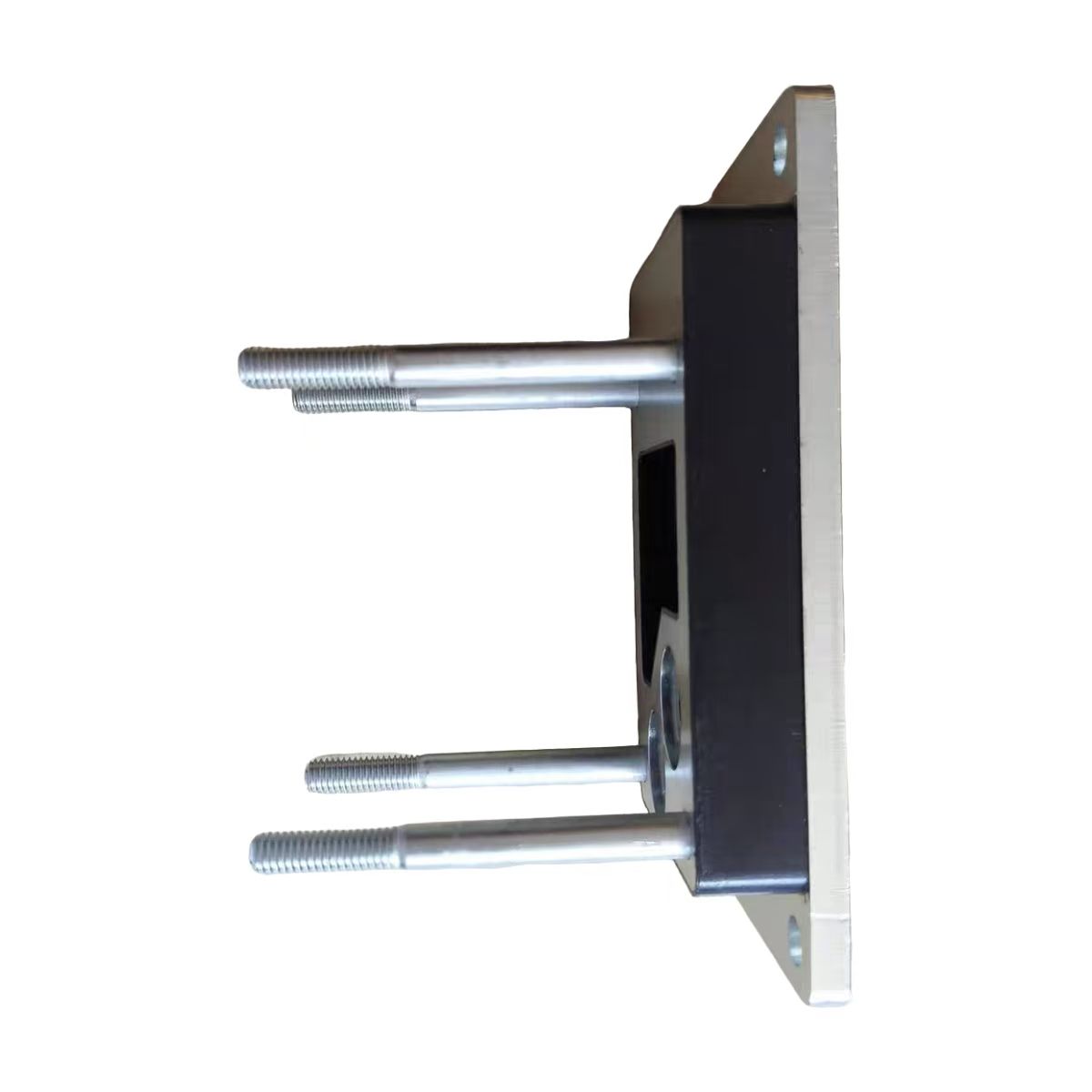

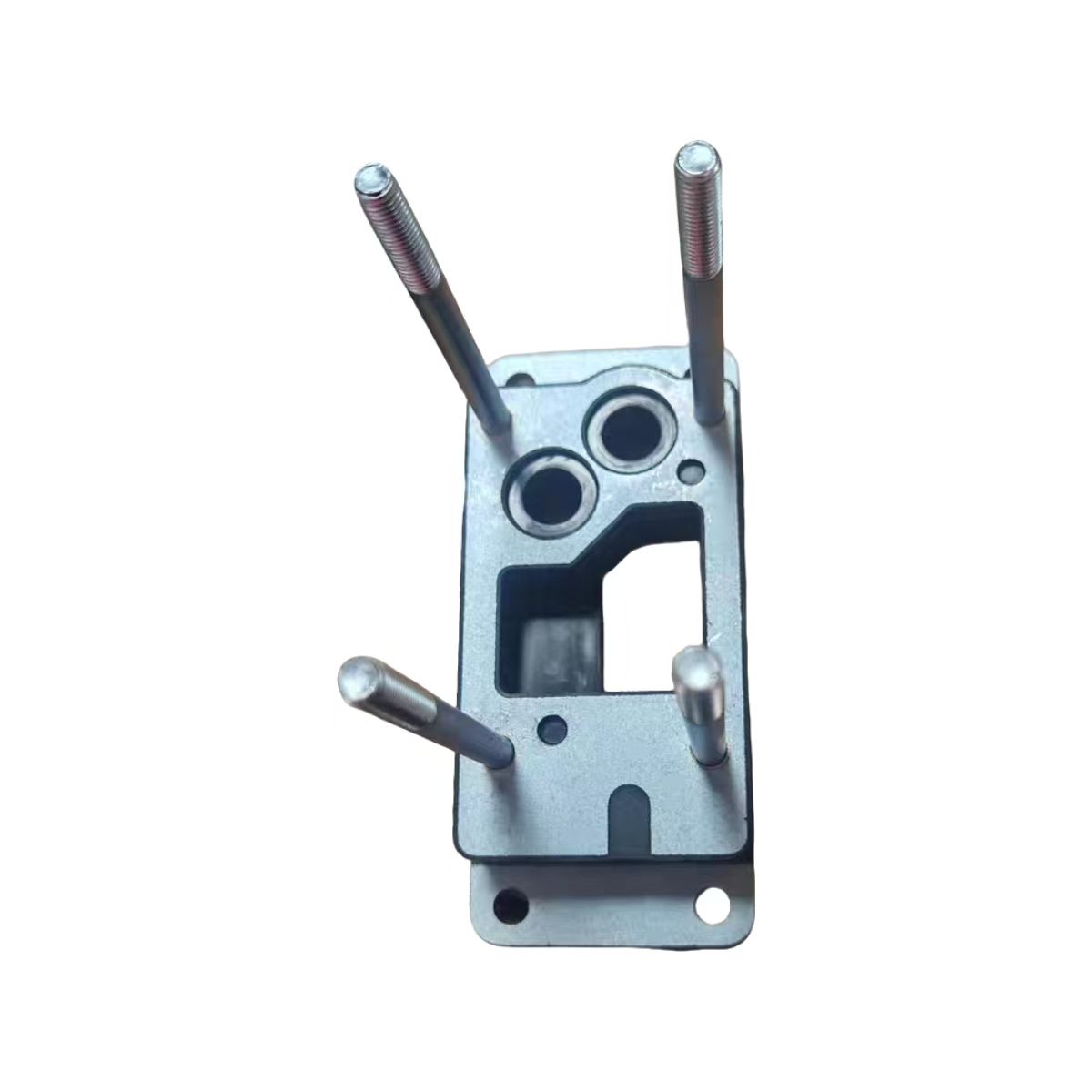

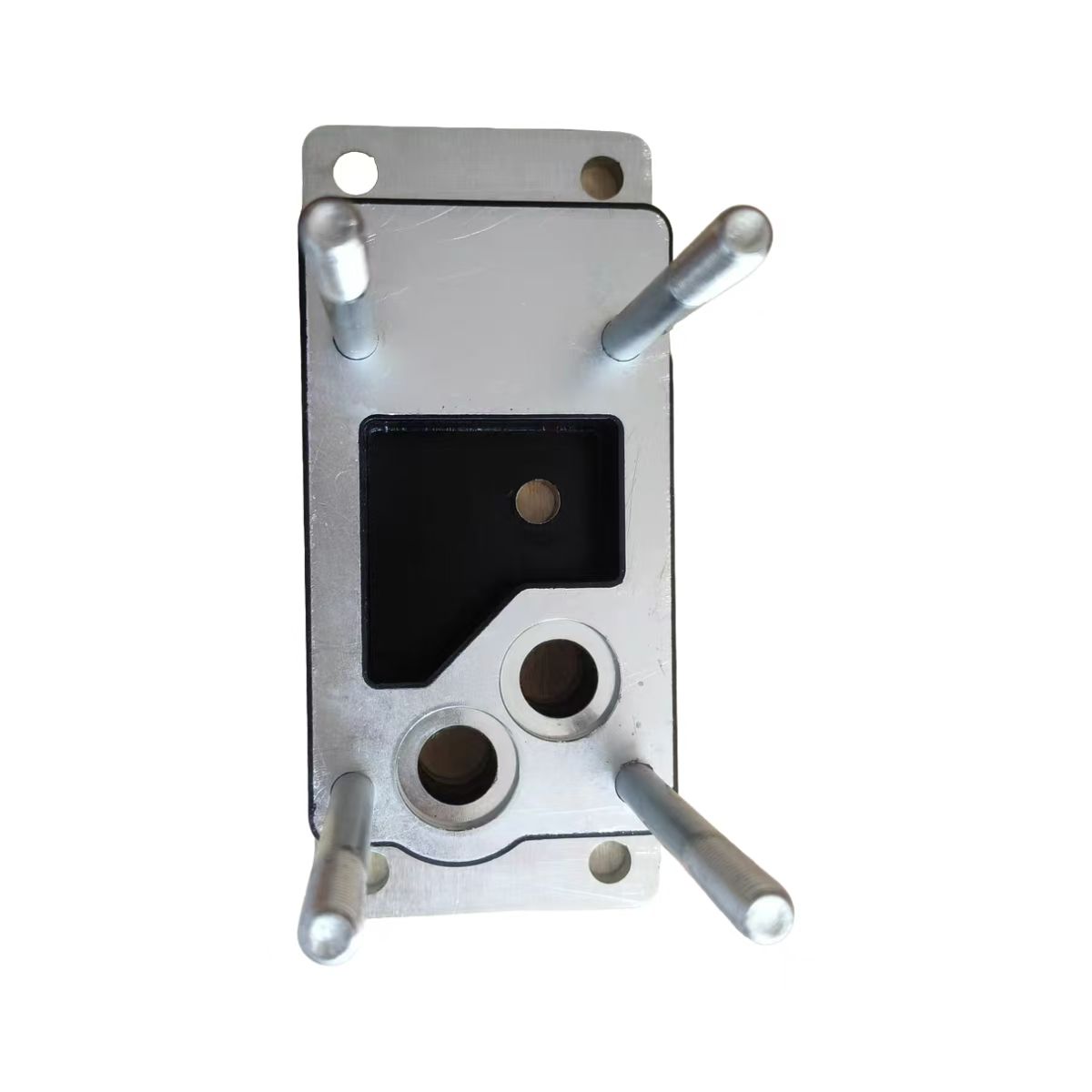

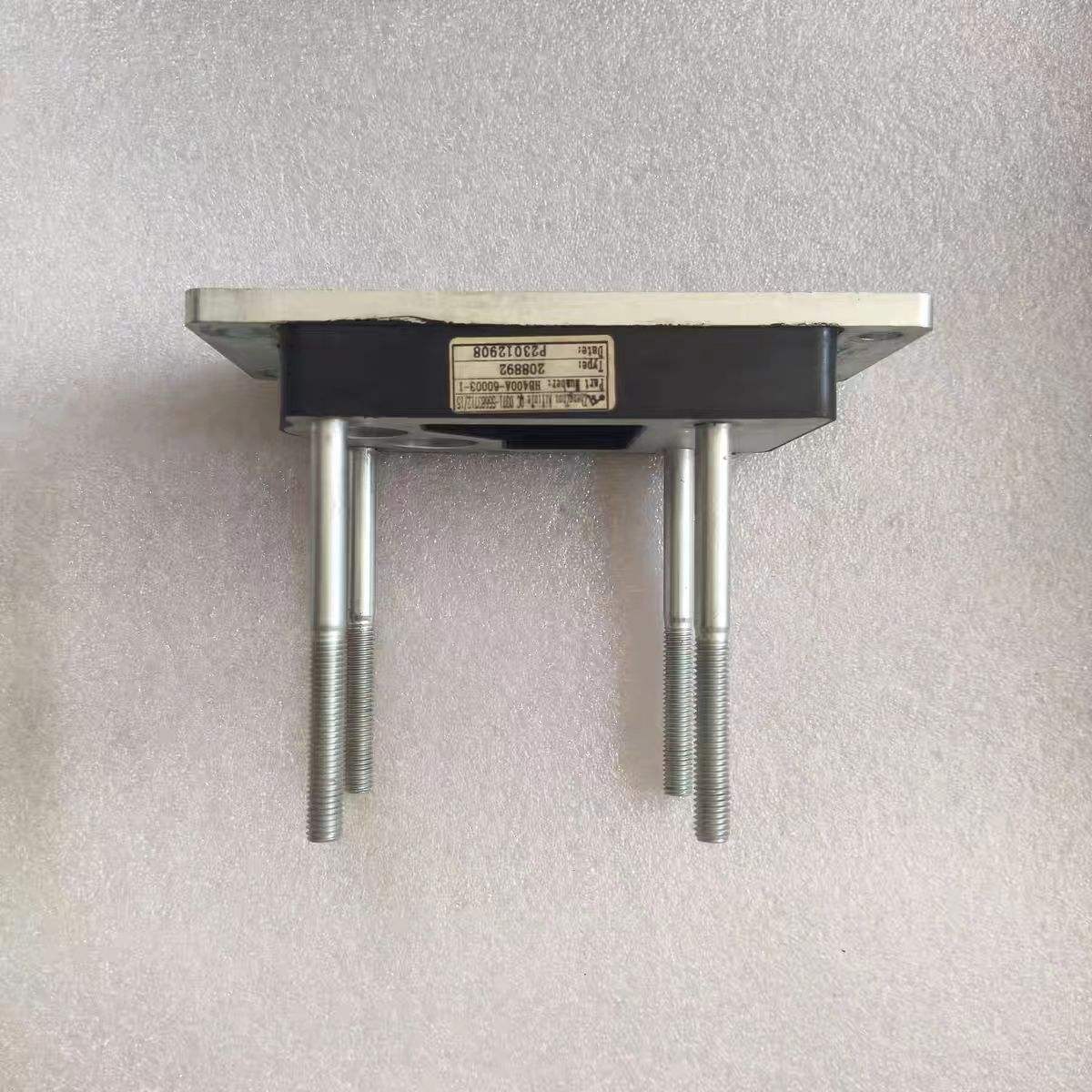

शैकमैन ट्रक के लिए फास्ट हाइड्रोलिक रिटार्डर डंपिंग प्लेट

शैकमैन ट्रक के लिए फास्ट हाइड्रोलिक रिटार्डर डंपिंग प्लेट स्काईॉन्ड द्वारा आपूर्ति किया गया एक माउंटिंग और सुरक्षात्मक घटक है, जो चीन में हमारी सुविधा में निर्मित है। यह डंपिंग प्लेट फास्ट हाइड्रोलिक रिटार्डर सिस्टम पर वायवीय आनुपातिक नियंत्रण वाल्व के लिए डिज़ाइन की गई है, जो आमतौर पर X5000, X6000 और M3000S श्रृंखला सहित शेकमैन हेवी-ड्यूटी ट्रकों पर पाई जाती है, साथ ही सिनोट्रुक HOWO, युटोंग और याक्सिंग जैसे फास्ट रिटार्डर से लैस अन्य ब्रांड भी हैं। रिटार्डर डंपिंग प्लेट सीधे नियंत्रण वाल्व बॉडी असेंबली पर स्थापित होती है, जो आनुपातिक वाल्व को सुरक्षित करती है जो रिटार्डर ऑयल नाबदान में प्रवेश करने वाले वायु दबाव को नियंत्रित करती है। यह दबाव नियंत्रण कार्यशील कक्ष में तेल के प्रवाह को निर्धारित करता है, जो बदले में ब्रेकिंग टॉर्क को नियंत्रित करता है। घिसी हुई या गायब हुई डंपिंग प्लेट अत्यधिक कंपन को सटीक वाल्व तक पहुंचने की अनुमति देती है, जिससे अनियमित ब्रेकिंग, विलंबित जुड़ाव या पूर्ण वाल्व विफलता होती है। इसे रिटार्डर डंपिंग प्लेट के साथ बदलने से स्थिर वाल्व संचालन और सुरक्षित वाहन मंदी के लिए लगातार हाइड्रोलिक बल बहाल हो जाता है।

उत्पाद लाभ

आनुपातिक वाल्व को कंपन से सुरक्षित रखता है।

शैकमैन ट्रक के लिए फास्ट हाइड्रोलिक रिटार्डर डंपिंग प्लेट इलेक्ट्रोमैग्नेटिक आनुपातिक वाल्व को रिटार्डर वाल्व बॉडी पर मजबूती से रखती है। यह सड़क के कंपन और वाहन के उछाल के कारण होने वाले वाल्व की गति या सिग्नल विरूपण को रोकता है, जिससे यह सुनिश्चित होता है कि रिटार्डर ड्राइवर के आदेशों का लगातार जवाब देता है।

घटक सेवा जीवन बढ़ाता है।

आनुपातिक वाल्व तक पहुंचने से पहले सदमे और कंपन ऊर्जा को अवशोषित करके, डंपिंग प्लेट वाल्व के आंतरिक घटकों जैसे स्पूल, स्प्रिंग्स और सोलेनोइड पर घिसाव को कम करती है। इसका मतलब वाहन के जीवनकाल में लंबे समय तक सेवा अंतराल और कम वाल्व प्रतिस्थापन होता है।

मिश्रित धातु-रबर निर्माण।

स्टील प्लेट कठोर माउंटिंग और सटीक वाल्व स्थिति प्रदान करती है, जबकि बंधी रबर परत उच्च आवृत्ति कंपन को अवशोषित करती है। यह एकीकृत डिज़ाइन अलग-अलग माउंटिंग ब्रैकेट और आइसोलेटर्स की आवश्यकता को समाप्त करता है, वाल्व असेंबली को सरल बनाता है और संभावित विफलता बिंदुओं को कम करता है।

रिटार्डर के मुख्य ब्रेकिंग लाभों को सुरक्षित रखता है।

एक स्थिर आनुपातिक वाल्व रिटार्डर को अपनी पूर्ण ब्रेकिंग क्षमता, घिसाव-मुक्त मंदी, थर्मल फीके के बिना लगातार प्रदर्शन और सर्विस ब्रेक और टायरों पर कम दबाव प्रदान करने की अनुमति देता है। बेड़े संचालकों के लिए, इसका मतलब है कम रखरखाव लागत और बेहतर ईंधन अर्थव्यवस्था।

प्रत्यक्ष OEM प्रतिस्थापन।

बढ़ते छेद, प्लेट की मोटाई और समग्र आयाम मूल उपकरण विनिर्देशों से मेल खाते हैं। स्थापना के लिए वाल्व बॉडी या आसपास के घटकों में किसी संशोधन की आवश्यकता नहीं है।

मुख्य विशिष्टताएँ

डंपिंग की क्या भूमिका है?

शैकमैन ट्रक के लिए फास्ट हाइड्रोलिक रिटार्डर डंपिंग प्लेट रिटार्डर नियंत्रण प्रणाली में तीन आवश्यक कार्य करती है:

सुरक्षित माउंटिंग. प्लेट विद्युत चुम्बकीय आनुपातिक वाल्व को रिटार्डर वाल्व बॉडी पर मजबूती से बांधती है। यह यांत्रिक निर्धारण वाहन के कंपन के तहत वाल्व को हिलने या ढीला होने से रोकता है, वाल्व और उसके वायवीय और विद्युत कनेक्शन के बीच सटीक संरेखण बनाए रखता है।

कंपन अवमंदन.एकीकृत रबर परत सड़क और ड्राइवट्रेन से झटके और कंपन ऊर्जा को अवशोषित और नष्ट कर देती है। इस नमी के बिना, कंपन सीधे वाल्व के आंतरिक घटकों स्पूल, स्प्रिंग्स और सोलनॉइड्स तक पहुंच जाएगा, जिससे समय से पहले घिसाव, अनियमित प्रतिक्रिया या पूर्ण विफलता होगी।

सिग्नल अखंडता सुरक्षा.वाल्व को कंपन से अलग करके, रिटार्डर डंपिंग प्लेट गलत सिग्नल या सिग्नल विरूपण को इलेक्ट्रॉनिक नियंत्रण इकाई तक पहुंचने से रोकती है। आनुपातिक वाल्व हवा के दबाव को नियंत्रित करने के लिए ईसीयू से सटीक विद्युत संकेतों पर निर्भर करता है। कंपन-प्रेरित संपर्क उछाल या रुक-रुक कर कनेक्शन के कारण ईसीयू वाल्व स्थिति की गलत व्याख्या कर सकता है, जिससे गलत ब्रेकिंग टॉर्क अनुप्रयोग हो सकता है।

ड्राइवर के लिए, यह स्थिर-स्पीड डिसेंट फ़ंक्शन से लेकर पूरी तरह से लगे हुए ब्रेकिंग मोड तक सभी मंदक ऑपरेटिंग मोड में पूर्वानुमानित, रैखिक ब्रेकिंग प्रतिक्रिया का अनुवाद करता है।

उत्पाद निर्माण के बारे में

इस रिटार्डर डंपिंग प्लेट में एक मिश्रित संरचना होती है: एक कार्बन स्टील Q235 प्लेट जो रबर डंपिंग परत से बंधी होती है।

कार्बन स्टील Q235 प्लेट।यह संरचनात्मक ग्रेड स्टील आनुपातिक वाल्व को सुरक्षित रूप से माउंट करने के लिए आवश्यक कठोरता प्रदान करता है। यह बढ़ते बोल्ट की क्लैंपिंग ताकतों और वाहन से कंपन भार के तहत झुकने और विरूपण का प्रतिरोध करता है। स्टील प्लेट वाल्व बॉडी के सापेक्ष वाल्व के सटीक अभिविन्यास को बनाए रखती है, यह सुनिश्चित करती है कि वायवीय और विद्युत कनेक्शन संरेखित रहें।

रबर भिगोना परत.इलास्टोमेर परत उच्च-आवृत्ति कंपन ऊर्जा को अवशोषित करती है और इसे गर्मी में परिवर्तित करती है, जो प्लेट के माध्यम से समाप्त हो जाती है। इस रबर यौगिक को सर्दियों में ठंड शुरू होने से लेकर लंबे समय तक उतरने के दौरान रिटार्डर सिस्टम से निरंतर गर्मी तक भारी ट्रक संचालन में आने वाले तापमान रेंज में इसके भिगोने के गुणों को बनाए रखने के लिए तैयार किया गया है।

समग्र डिजाइन लाभ।धातु और रबर को एक इकाई में जोड़कर, डंपिंग प्लेट एक कॉम्पैक्ट घटक में संरचनात्मक माउंटिंग और कंपन अलगाव दोनों प्रदान करती है। यह अलग-अलग माउंटिंग ब्रैकेट और रबर आइसोलेटर्स की आवश्यकता को समाप्त करता है, वाल्व असेंबली को सरल बनाता है और संभावित विफलता बिंदुओं को कम करता है।

संगत रिटार्डर मॉडल और वाहन अनुप्रयोग

शैकमैन ट्रक के लिए फास्ट हाइड्रोलिक रिटार्डर डंपिंग प्लेट फास्ट हाइड्रोलिक रिटार्डर मॉडल की पूरी श्रृंखला के साथ संगत है:

1. FH400B (श्रृंखला कनेक्शन)। ट्रांसमिशन के साथ इन-लाइन माउंट, उन वाहनों के लिए उपयुक्त जहां स्थान श्रृंखला स्थापना की अनुमति देता है।

2. FH240B. कम अश्वशक्ति अनुप्रयोगों के लिए एक कॉम्पैक्ट श्रृंखला-कनेक्शन मॉडल।

3. FHB320B (समानांतर कनेक्शन)। ट्रांसमिशन के साथ-साथ माउंट होता है, पावर टेक-ऑफ (पीटीओ) इंटरफ़ेस को संरक्षित करता है।

4. FHB400B. एक उच्च क्षमता वाला समानांतर-कनेक्शन मॉडल।

ये रिटार्डर मॉडल फ़ैक्टरी-फिटेड या डीलर-इंस्टॉल किए गए हैं:

1. शैकमैन X5000, X6000, M3000S, और अन्य शैकमैन भारी ट्रक

2. सिनोट्रुक HOWO श्रृंखला

3. युटोंग और याक्सिंग बसें और कोच

4. फास्ट रिटार्डर्स का उपयोग करने वाले अन्य वाणिज्यिक वाहन ब्रांड

कार्यशालाओं और बेड़े संचालकों के लिए, रिटार्डर डंपिंग प्लेट एक एकल SKU प्रदान करती है जो कई रिटार्डर मॉडल और वाहन अनुप्रयोगों को कवर करती है, जिससे इन्वेंट्री प्रबंधन सरल हो जाता है।

स्थापना एवं रखरखाव

रिटार्डर डंपिंग प्लेट को बदलने के लिए विवरण पर ध्यान देने की आवश्यकता है:

व्यावसायिक स्थापना की अनुशंसा की जाती है

कार्य में रिटार्डर कंट्रोल वाल्व बॉडी को अलग करना शामिल है। हम अनुशंसा करते हैं कि फास्ट रिटार्डर सेवा अनुभव वाला एक तकनीशियन प्रतिस्थापन करे।

टॉर्क विशिष्टता

माउंटिंग बोल्ट को टॉर्क रिंच का उपयोग करके निर्दिष्ट टॉर्क तक कड़ा किया जाना चाहिए। अधिक कसने से वाल्व बॉडी या डैम्पिंग प्लेट को नुकसान हो सकता है; कम कसने से गति और कंपन की अनुमति मिलती है।

संबंधित घटकों का निरीक्षण करें

वाल्व को हटाते समय, क्षति के लिए आनुपातिक वाल्व की स्वयं जाँच करें। कठोरता, दरार या विरूपण के लिए ओ-रिंग सील का निरीक्षण करें और यदि आवश्यक हो तो बदलें।

स्थापना के बाद फ़ंक्शन परीक्षण

पुन: संयोजन के बाद, सामान्य ब्रेकिंग बल और कोई हवा या तेल रिसाव नहीं होने की पुष्टि करने के लिए सभी ऑपरेटिंग मोड की स्थिर गति और प्रत्येक ब्रेकिंग चरण के माध्यम से रिटार्डर का परीक्षण करें।

अधिकांश इंस्टॉलेशन एक अनुभवी तकनीशियन द्वारा एक घंटे से कम समय में पूरा किया जा सकता है।

स्काईॉन्ड गुणवत्ता को कैसे नियंत्रित और परीक्षण करता है?

स्काईंड द्वारा आपूर्ति किए गए शैकमैन ट्रक के लिए प्रत्येक फास्ट हाइड्रोलिक रिटार्डर डंपिंग प्लेट का शिपमेंट से पहले निरीक्षण किया जाता है:

आयामी सत्यापन.सही फिटमेंट सुनिश्चित करने के लिए प्लेट के बढ़ते छेद के स्थान, मोटाई और समग्र आयामों की जाँच OEM विनिर्देशों के अनुसार की जाती है।

रबर बंधन अखंडता. स्टील प्लेट के साथ उचित जुड़ाव के लिए रबर की परत का निरीक्षण किया जाता है, जिसमें कोई रिक्त स्थान या पृथक्करण नहीं होता है।

सतही समापन.स्टील प्लेट की जांच गड़गड़ाहट, तेज किनारों या जंग के लिए की जाती है जो स्थापना या सेवा जीवन को प्रभावित कर सकती है।

नमूना परीक्षण. भिगोना प्रदर्शन को सत्यापित करने के लिए प्रत्येक बैच के यादृच्छिक नमूनों को संपीड़न और कंपन परीक्षणों के अधीन किया जाता है।

स्काईॉन्ड में उन्नत विनिर्माण

स्काईयॉन्ड सटीक मशीनरी और स्वचालित उत्पादन लाइनों से सुसज्जित एक आधुनिक विनिर्माण सुविधा संचालित करता है। हमारा कारखाना शैकमैन ट्रक और अन्य सटीक घटकों के लिए लगातार गुणवत्ता मानकों के अनुसार फास्ट हाइड्रोलिक रिटार्डर डंपिंग प्लेट का उत्पादन करने में सक्षम है।

परिशुद्धता सीएनसी मशीनिंग। हमारा सीएनसी उपकरण सटीक विशिष्टताओं के अनुसार धातु के घटकों को काटने और आकार देने का काम संभालता है। डैम्पिंग प्लेट के लिए, यह सटीक माउंटिंग होल स्थान, सुसंगत प्लेट मोटाई और वाल्व बॉडी के लिए उचित फिटमेंट सुनिश्चित करता है। आयामी सटीकता सीधे स्थापना की आसानी और कंपन के तहत वाल्व संरेखण बनाए रखने की प्लेट की क्षमता को प्रभावित करती है।

स्वचालित असेंबली और गुणवत्ता नियंत्रण। स्वचालित प्रक्रियाएँ मानवीय त्रुटि को कम करती हैं और उत्पादन संचालन के दौरान लगातार निर्माण गुणवत्ता सुनिश्चित करती हैं। प्रत्येक बैच को कच्चे माल के सत्यापन से लेकर तैयार उत्पाद परीक्षण तक कई चरणों में निरीक्षण से गुजरना पड़ता है।

समर्पित रबर बॉन्डिंग लाइन. रबर डंपिंग परत को नियंत्रित प्रक्रियाओं का उपयोग करके स्टील प्लेट से जोड़ा जाता है जो बिना रिक्त स्थान या प्रदूषण के उचित आसंजन सुनिश्चित करता है। यह बॉन्डिंग अखंडता प्लेट के सेवा जीवन के दौरान उसके कंपन-डैम्पिंग प्रदर्शन के लिए महत्वपूर्ण है।

परीक्षण उपकरण. उच्च-सटीकता माप उपकरण और विद्युत परीक्षक सिम्युलेटेड परिचालन स्थितियों के तहत उत्पाद के प्रदर्शन को सत्यापित करते हैं। प्रत्येक बैच के यादृच्छिक नमूनों को संपीड़न और कंपन परीक्षणों के अधीन किया जाता है ताकि पुष्टि की जा सके कि भिगोना विशेषताएँ विनिर्देशों को पूरा करती हैं।

उत्पादन क्षमता. हमारी सुविधा लगातार गुणवत्ता बनाए रखते हुए थोक ऑर्डर को पूरा करने के लिए बड़े पैमाने पर उत्पादन का समर्थन करती है। बड़े पैमाने पर शिपमेंट की आवश्यकता वाले बेड़े ऑपरेटरों और व्यापारिक कंपनियों के लिए, हम तदनुसार उत्पादन बढ़ा सकते हैं।

वैश्विक वितरण और रसद

स्काईंड रूस, मध्य एशिया, दक्षिण पूर्व एशिया, अफ्रीका, दक्षिण अमेरिका और अन्य क्षेत्रों में निर्यात करता है। हमारी लॉजिस्टिक टीम इन्हें संभालती है:

1. पारगमन क्षति को रोकने के लिए उचित सुरक्षा के साथ कंटेनर लोडिंग

2. सुचारू निकासी के लिए सीमा शुल्क दस्तावेज़ीकरण

3. कुशल अंतर्राष्ट्रीय शिपिंग के लिए प्रमुख बंदरगाहों तक रूटिंग

भुगतान की पुष्टि के बाद 7-45 दिनों के भीतर शैकमैन ट्रक जहाज के लिए फास्ट हाइड्रोलिक रिटार्डर डंपिंग प्लेट के लिए सबसे सामान्य ऑर्डर। नियमित आवश्यकताओं वाले ग्राहकों के लिए, हम निर्धारित शिपमेंट की व्यवस्था कर सकते हैं या तेज डिलीवरी के लिए फारवर्डर गोदामों में इन्वेंट्री बनाए रख सकते हैं।

सामान्य प्रश्न

Q1: कौन सी भाग संख्या इस डैम्पिंग प्लेट से मेल खाती है?

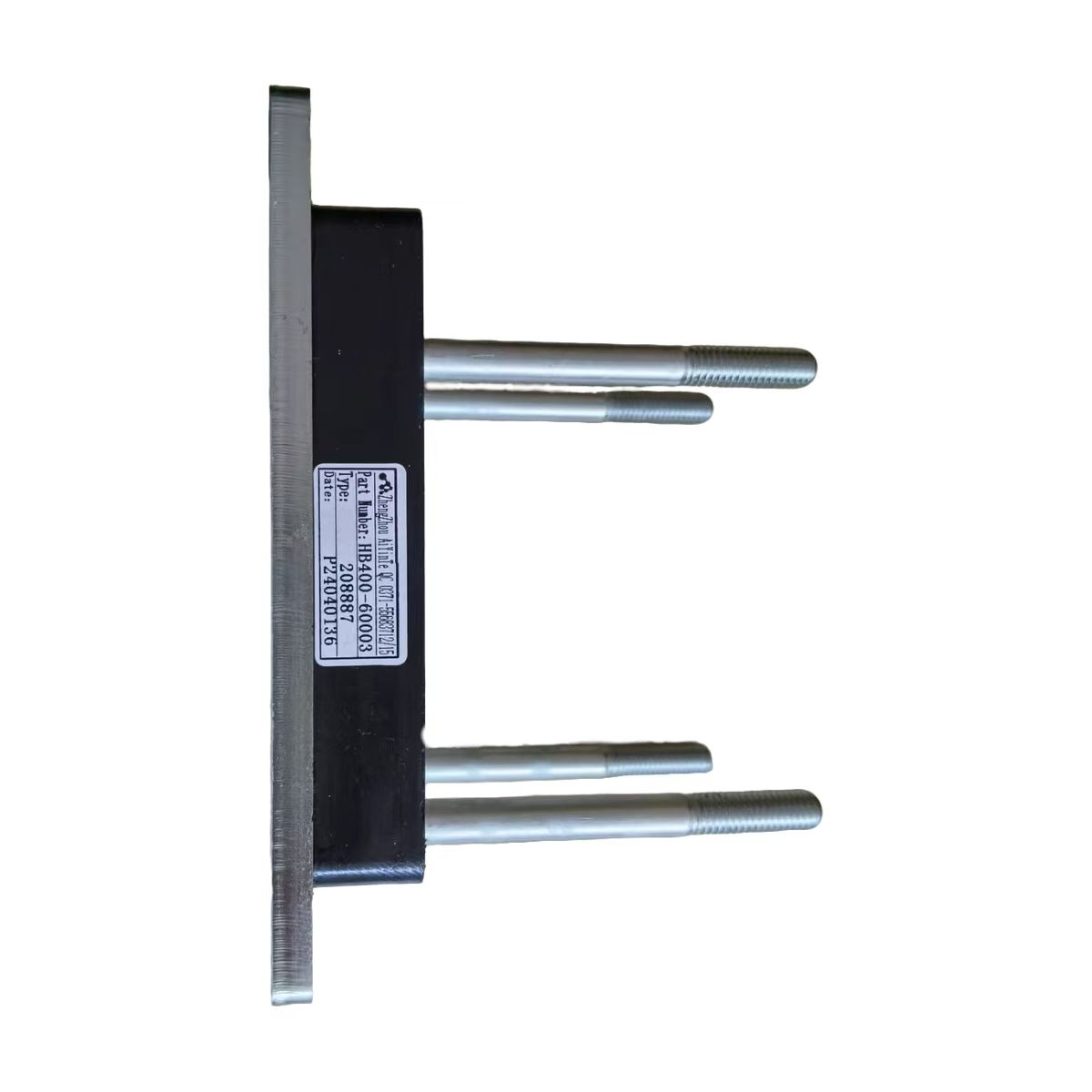

डंपिंग प्लेट HB400-60003 और HB400-60002 के रूप में उपलब्ध है। डंपिंग प्लेट के साथ पूर्ण आनुपातिक वाल्व असेंबली HB400-60001 है।

Q2: मैं कैसे पुष्टि करूं कि यह डंपिंग प्लेट मेरे ट्रक में फिट बैठती है?

रिटार्डर बॉडी पर पहचान प्लेट पर रिटार्डर मॉडल की जाँच करें। संगत मॉडल में FH400B, FH240B, FHB320B और FHB400B शामिल हैं। वैकल्पिक रूप से, FAST या शैकमैन इलेक्ट्रॉनिक पार्ट्स कैटलॉग में सटीक मिलान के लिए अपने आपूर्तिकर्ता को अपना वाहन VIN प्रदान करें।

Q3: डैम्पिंग प्लेट के साथ मुझे क्या बदलना चाहिए?

क्षति के लिए आनुपातिक वाल्व का निरीक्षण करें। ओ-रिंग सील के पुराने होने या घिस जाने की जाँच करें और यदि आवश्यक हो तो इसे बदल दें।

Q4: क्या मैं इसे स्वयं स्थापित कर सकता हूँ?

कार्य में रिटार्डर नियंत्रण वाल्व बॉडी शामिल है। हम सही टॉर्क और फ़ंक्शन परीक्षण सुनिश्चित करने के लिए फास्ट रिटार्डर सेवा अनुभव वाले तकनीशियन द्वारा इंस्टॉलेशन की सलाह देते हैं।
